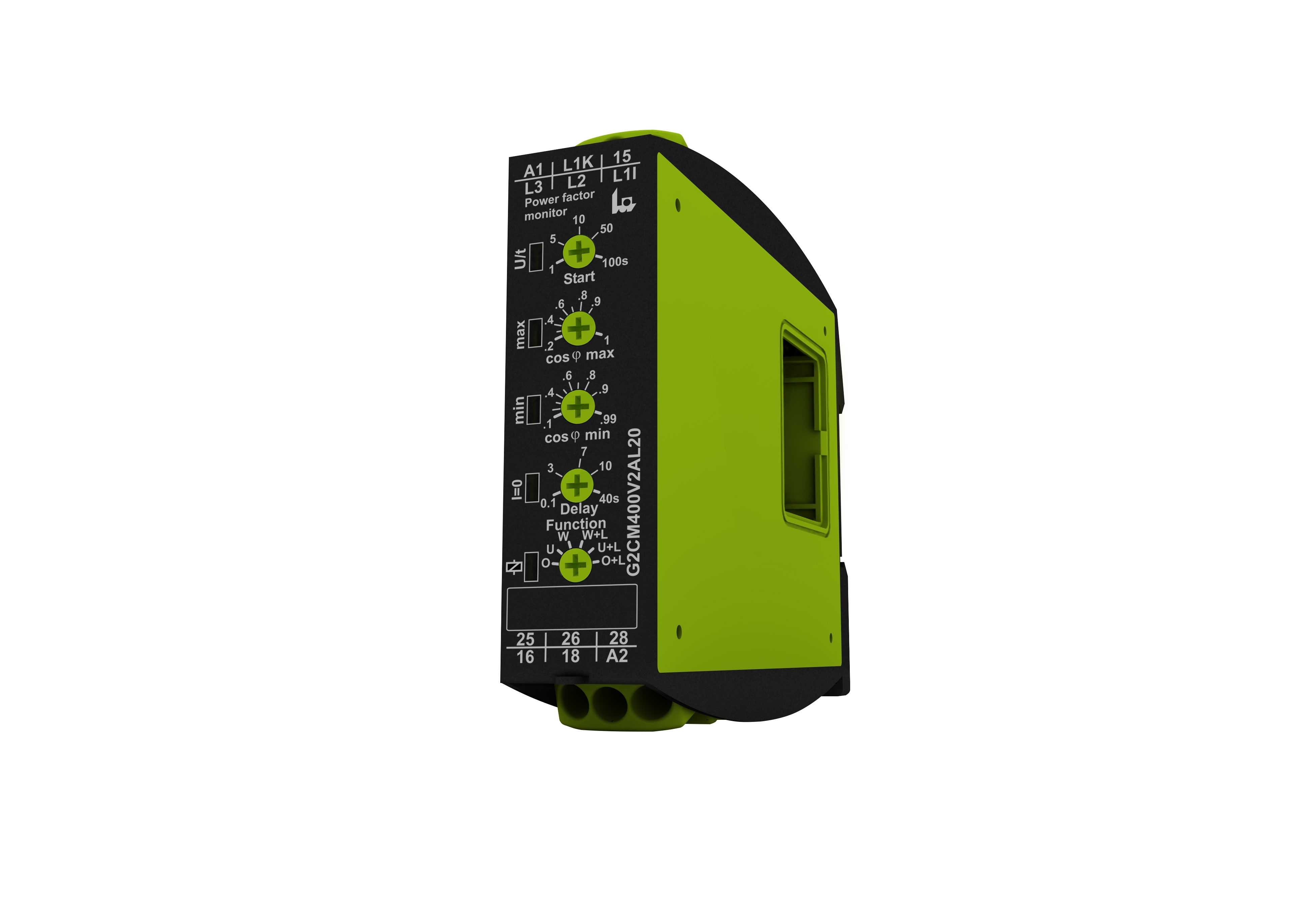

TELE HAASE RELÉ MONITOROVÁCÍ G2CM400V2AL20 ZÁTĚŽE 1F NEBO 3F DETEKCE ÚČINÍKU (COS PHI) MULTIFUNKČNÍ 2 CO SÉRIE GAMMA

Hlídací relé G2CM400V2AL20 Relé pro hlídání běhu nasucho odstředivých čerpadel s 1-fázovým... Zobrazit více

Výrobce: TELE Haase

Kód produktu: 82999690 Zkopírováno

Kód dodavatele: 2390606 Zkopírováno

EAN: 9008662002906 Zkopírováno

Typ el. připojení: Závitová přípojka

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 400 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 400 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Ihned k vyzvednutí v Brno - Kšírova (centrála)

Ihned k odeslání 34 ks

Dostupnost na pobočkách

Pobočka Dostupnost
Brno - Kšírova (centrála) Ihned k vyzvednutí 34 ks
Brno - Řečkovice K vyzvednutí do 2 pracovních dnů
Blansko K vyzvednutí do 2 pracovních dnů
Bystřice nad Pernštejnem K vyzvednutí do 2 pracovních dnů
Čáslav K vyzvednutí do 2 pracovních dnů
Česká Třebová K vyzvednutí do 2 pracovních dnů
Hustopeče K vyzvednutí do 2 pracovních dnů
Hradec Králové K vyzvednutí do 2 pracovních dnů
Chotěboř K vyzvednutí do 2 pracovních dnů
Jevíčko K vyzvednutí do 2 pracovních dnů
Kladno K vyzvednutí do 2 pracovních dnů
Kroměříž K vyzvednutí do 2 pracovních dnů
Liberec K vyzvednutí do 2 pracovních dnů
Pardubice K vyzvednutí do 2 pracovních dnů
Praha 13 K vyzvednutí do 2 pracovních dnů
Praha 4 K vyzvednutí do 2 pracovních dnů
Praha 9 K vyzvednutí do 2 pracovních dnů
Prostějov K vyzvednutí do 2 pracovních dnů
Rychnov nad Kněžnou K vyzvednutí do 2 pracovních dnů
Sokolov K vyzvednutí do 2 pracovních dnů
Svitavy K vyzvednutí do 2 pracovních dnů
Šenov u Nového Jičína K vyzvednutí do 2 pracovních dnů
Tišnov K vyzvednutí do 2 pracovních dnů
Trutnov K vyzvednutí do 2 pracovních dnů
Třebíč K vyzvednutí do 2 pracovních dnů
Uherské Hradiště K vyzvednutí do 2 pracovních dnů
Valašské Meziříčí K vyzvednutí do 2 pracovních dnů
Velké Meziříčí K vyzvednutí do 2 pracovních dnů
Vysoké Mýto K vyzvednutí do 2 pracovních dnů
Zábřeh K vyzvednutí do 2 pracovních dnů
Zastávka u Brna K vyzvednutí do 2 pracovních dnů
Zlín K vyzvednutí do 2 pracovních dnů
Žďár nad Sázavou K vyzvednutí do 2 pracovních dnů

Nyní s DPH: 3 194,40 Kč

Cena bez DPH: 2 640,00 Kč

Cena za kus bez DPH: 2 640,00 Kč

ks
Popis Parametry Dokumenty ke stažení
​

Hlídací relé G2CM400V2AL20

Relé pro hlídání běhu nasucho odstředivých čerpadel s 1-fázovými i 3-fázovými motory

  • Dvě rozhodovací úrovně
  • Maximální měřený proud přes relé 2 A
  • Časové zpoždění po zapnutí a po chybě
  • Paměť chyby
  • Rozpoznání vypnutého motoru In = 0
  • 2 přepínací kontakty

TECHNICKÉ INFO

  • dvě rozhodovací úrovně – podtížení, přetížení, tolerance 0,1 – 0,99 cos φ
  • maximální měřený proud přes relé 2 A
  • časové zpoždění až 100 s po zapnutí
  • časové zpoždění až 40 s po chybě
  • nastavitelná hystereze
  • optická indikace
  • vhodný i pro obvody s FM (10 – 100 Hz)
  • galvanicky oddělené napájecí napětí modulem TR 2 … V AC nebo SNT 24 V DC
  • průmyslové provedení na lištu DIN
Název parametru Hodnota
Typ el. připojení Závitová přípojka
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 400 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání AC/DC
S odnímatelnými svorkami Ne
Jmenovitý provozní kmitočet 10 - 100 Hz
Počet fází 3
Nastavitelná hodnota odezvy pro cos fi 0.1 - 1
Min. nastavitelná doba zpoždění odezvy 1 s
Max. přípustná doba zpoždění odezvy 100 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 40 s
Šířka 22.5 mm
Výška 90 mm
Hloubka 108 mm
Měřicí proud 0.05 - 2 A
Počet přepínacích kontaktů 2
Jmenovité napětí 7 40 - 415 V
Všechny parametry
Název parametru Hodnota
Typ el. připojení Závitová přípojka
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 400 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání AC/DC
S odnímatelnými svorkami Ne
Jmenovitý provozní kmitočet 10 - 100 Hz
Počet fází 3
Nastavitelná hodnota odezvy pro cos fi 0.1 - 1
Min. nastavitelná doba zpoždění odezvy 1 s
Max. přípustná doba zpoždění odezvy 100 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 40 s
Šířka 22.5 mm
Výška 90 mm
Hloubka 108 mm
Měřicí proud 0.05 - 2 A
Počet přepínacích kontaktů 2
Jmenovité napětí 7 40 - 415 V
