KR SPINAC S 16JD 9151 C6

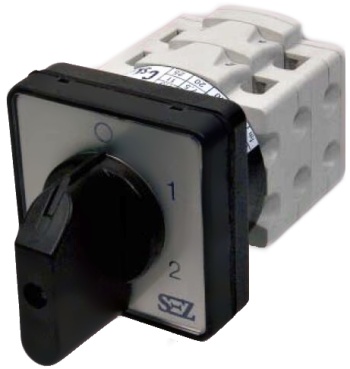

Spínač S 16 JD

• obrysové rozměry spínací části
• 43 x 43 (x 13,5) mm

Spínače řady S...J

• vyhovují EN 60 947-3 (en 60947-3, IEC 60 947-3, 60947-3), EN 60 204-1, VDE 0660
• svorky a připojení jsou chráněna vůči dotyku se stupněm krytí IP20
• krytí IP 54 dosahují v provedení označeném „G“ s utěsněním hřídele a upevňovacích šroubů
• spínače velikostí I a II mají přístup ke svorkám šroubovákem pod úhlem 45° resp. 30° a také zlepšenou čitelnost označení svorek na zešikmené ploše
• spínací úhel 30°, 45°, 60° a 90° (přednostní úhel je 60° do 6 spínacích poloh a 30° do 12 spínacích poloh)
• malé rozměry a jednotný design s unifikací jednotlivých nadstaveb
• variabilnost mechanických provedení spínačů
• široký sortiment elektrických zapojení spínačů podle přehledu elektrických schémat jednotných pro celou proudovou řadu, možnost speciálních el. schémat (podle požadavků zákazníka)
• maximální počet spínacích komor je 12 (24 kontaktů), vyšší počet komor je nutné dohodnout s výrobcem
• vyhovují požadavkům T 32 a teplotám okolí od -30 °C do +55 °C
