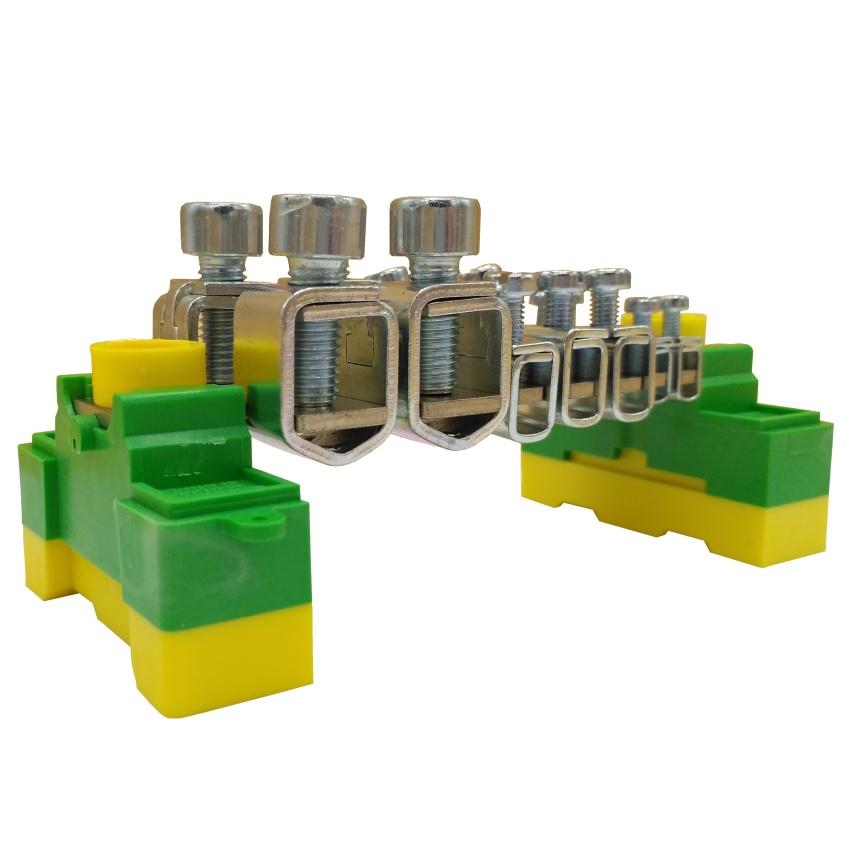

BEČOV SVORKA SPE 2 ZELENOZLUTA

Odbočovací svorkovniceSPE 2 (pro ochranné vodiče). Upevnění (na stěnu apod.): doporučený šroub M5 s válc. hlavou (min. L = 50 mm), rozteč montážních otvorů můstku svorkovnice: 103 mm. Upevnění na lištu TS 35, TS 35 Cu (svorkovnice je od lišty odizolována): pomocí adaptéru APS 2.

Odbočovací svorkovnice jsou určeny pro vícenásobné odbočení, rozbočení či vzájemné spojení vodičů různých průřezů (od 2,5 mm2 do 95 mm2). Spojovací a odbočovací část svorkovnice je tvořena propojovacím mosazným můstkem (galvanicky poniklovaným) a upevňovacími třmeny z oceli (galvanicky pokovenými ZnCoCr). Konstrukční provedení je podobné jako u ekvipotenciálních svorkovnic EPS 2 a EPS 3, avšak základní rozdíl od ekvipotenciálních svorkovnic spočívá v odizolování odbočovacího můstku od upevňovacích šroubů. Liší se též výškou, neboť odbočovací svorkovnice je vyšší o izolovanou podpěru můstku. Počet či druh třmenů nelze měnit. Izolační materiál je polyamid PA, hořlavost V0 dle UL 94. Umístění se předpokládá pod kryt rozvaděče. Svorkovnice je možné upevnit pomocí šroubů na stěnu, nebo s použitím adaptéru APS 2 na nosnou lištu TS 35 x 15 či TS 35 x 7,5 (adaptér APS 2 není součástí svorkovnice – pro uchycení jedné svorkovnice na lištu TS 35 je nutno použít dvou kusů adaptéru). Ke svorkovnicím řady 2 jsou nabízeny jako příslušenství kryty. Svorkovnice jsou zkoušeny podle ČSN EN 60998-2-1, ČSN EN 60-947-7-1 a zkouškou na vibrace (f = 10-50 Hz, Sa = 0,35 mm, 20 cyklů).
