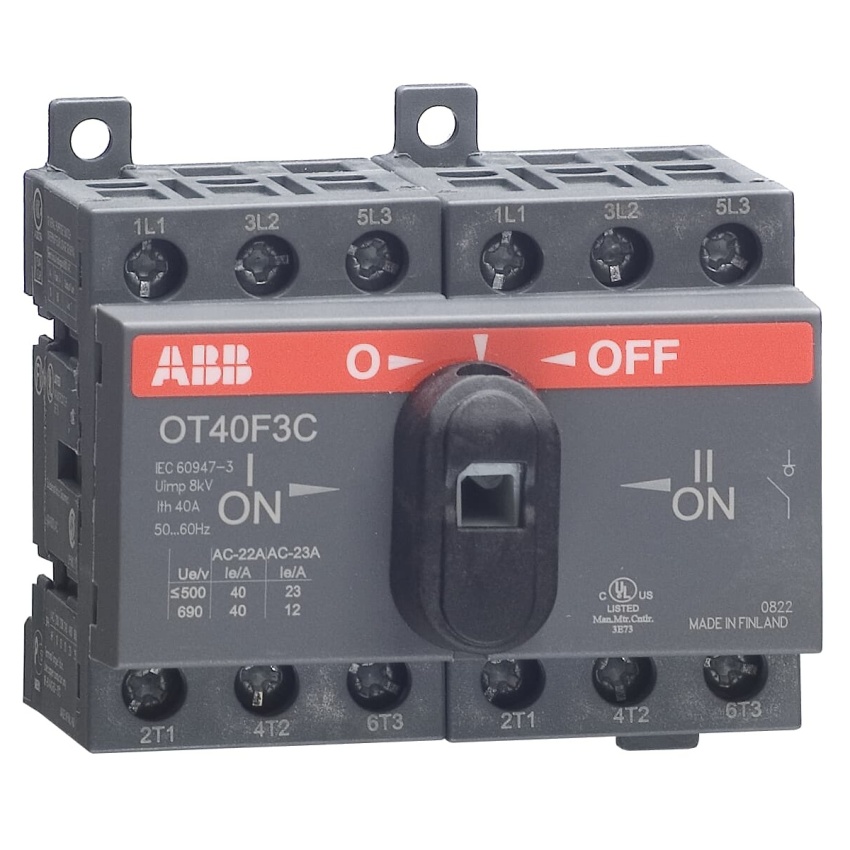

ABB SPÍNAČ OT40F3C PREP.SITI 3-POL.

Přepínač sítí ABB OT40F3C 40A 1SCA104913R1001Třípólový přepínač sítí ABB OT40F3C ... Zobrazit více

Výrobce: ABB

Kód produktu: 60994022 Zkopírováno

Kód dodavatele: 1SCA104913R1001 Zkopírováno

EAN: 6417019390536 Zkopírováno

Vhodné pro čelní upevnění - centrálně: Ne

Počet pomocných spínacích kontaktů: 0

Napěťová spoušť volitelná: Ne

Provedení jako bezpečnostní spínač: Ne

Ihned k vyzvednutí na 4 pobočkách

Ihned k odeslání 7 ks

Dostupnost na pobočkách

Pobočka Dostupnost
Brno - Kšírova (centrála) Ihned k vyzvednutí 7 ks
Brno - Řečkovice K vyzvednutí do 2 pracovních dnů
Blansko K vyzvednutí do 2 pracovních dnů
Bystřice nad Pernštejnem K vyzvednutí do 2 pracovních dnů
Čáslav K vyzvednutí do 2 pracovních dnů
Česká Třebová K vyzvednutí do 2 pracovních dnů
Hustopeče K vyzvednutí do 2 pracovních dnů
Hradec Králové K vyzvednutí do 2 pracovních dnů
Chotěboř K vyzvednutí do 2 pracovních dnů
Jevíčko K vyzvednutí do 2 pracovních dnů
Kladno K vyzvednutí do 2 pracovních dnů
Kroměříž K vyzvednutí do 2 pracovních dnů
Liberec K vyzvednutí do 2 pracovních dnů
Pardubice K vyzvednutí do 2 pracovních dnů
Praha 13 K vyzvednutí do 2 pracovních dnů
Praha 4 K vyzvednutí do 2 pracovních dnů
Praha 9 Ihned k vyzvednutí 4 ks
Prostějov K vyzvednutí do 2 pracovních dnů
Rychnov nad Kněžnou K vyzvednutí do 2 pracovních dnů
Sokolov Ihned k vyzvednutí 1 ks
Svitavy K vyzvednutí do 2 pracovních dnů
Šenov u Nového Jičína K vyzvednutí do 2 pracovních dnů
Tišnov K vyzvednutí do 2 pracovních dnů
Trutnov K vyzvednutí do 2 pracovních dnů
Třebíč K vyzvednutí do 2 pracovních dnů
Uherské Hradiště K vyzvednutí do 2 pracovních dnů
Valašské Meziříčí K vyzvednutí do 2 pracovních dnů
Velké Meziříčí K vyzvednutí do 2 pracovních dnů
Vysoké Mýto K vyzvednutí do 2 pracovních dnů
Zábřeh K vyzvednutí do 2 pracovních dnů
Zastávka u Brna K vyzvednutí do 2 pracovních dnů
Zlín K vyzvednutí do 2 pracovních dnů
Žďár nad Sázavou K vyzvednutí do 2 pracovních dnů

Nyní s DPH: 2 206,04 Kč

Cena bez DPH: 1 823,17 Kč

Cena za kus bez DPH: 1 823,17 Kč

ks
ks
balení (10 ks)
Recykl. poplatek 0,30 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení

Přepínač sítí ABB OT40F3C 40A 1SCA104913R1001

Třípólový přepínač sítí ABB OT40F3C 40A najde využití v systémech vzájemného záskoku zdrojů, kde přepínač umožní přepnutí mezi normálním a záložním zdrojem, přičemž zabrání jejích současnému připojení.

Přepínač sítí ABB OT40F3C 40A můžete nainstalovat pomocí šroubů přímo na základnu, nebo jej lze připevnit na DIN lištu do rozvaděče. K jeho připojení poslouží vodiče o průřezu 0,75 až 10 mm². Přepínač nabízí 3 stabilní polohy (I–0–II), sepnutí obou odpínačů brání přepínací mechanismus i pozitivní indikace kontaktů. Ovládací rukojeť nedosáhne polohy „0“, pokud kontakty odpínačů nejsou skutečně spolehlivě rozpojeny.

  • Součástí dodávky je malá pomocná klička s přípravou pro hřídel nebo velkou rukojeť
  • Vybrat si u náš můžete i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku proudových chráničů, jističů do 125 A, motorových spouštěčů, vypínačů a přepínačů nebo elektroměrů.
  • Rozměry přepínače sítí ABB OT40F3C 40A jsou 70 x 68 x 57 mm.
  • Přepínač sítí ABB OT40F3C 40A je konstruován pro maximální dimenzované provozní napětí 750 V a proud 40 A. Spínací výkon při 400 V činí 11 kW.
  • Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Přepínač sítí ABB OT40F3C 40A 1SCA104913R1001 splňuje příslušné normy ČSN.

Název parametru Hodnota
Vhodné pro čelní upevnění - centrálně Ne
Počet pomocných spínacích kontaktů 0
Napěťová spoušť volitelná Ne
Provedení jako bezpečnostní spínač Ne
Vhodné pro upevnění do země Ne
Počet pólů 3
S aretací Ne
Vhodné pro montáž rozváděče Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý konstantní proud při AC-21, 400V 40 A
Integrovaný motorový pohon Ne
Počet spínačů 1
Krytí (IP), na čelní straně IP20
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.5 kA
Stupeň krytí (NEMA) 1
Typ ovládacího prvku Bez
Barva ovládacího prvku Černá
Typ konstrukce přístroje Montážní přístroj
Jmenovitý trvalý proud při AC-23, 400V 23 A
Max. jmenovité provozní napětí Ue AC 750 V
Vhodné pro přechodnou montáž Ne
Motorový pohon volitelný Ne
Jmenovitý provozní výkon při AC-23, 400 V 11 kW
Jmenovité provozní napětí 750 - 750 V
Provedení jako zařízení nouzového vypnutí Ne
Vhodné pro čelní upevnění - 4 otvory Ano
Počet pomocných kontaktů jako měnič 0
Provedení jako reverzní spínač Ne
Počet pomocných rozpínacích kontaktů 0
Provedení jako spínač pro údržbu/opravu Ano
Spínací výkon pro 400V 11 kW
Provedení jako hlavní vypínač Ano
